BGA elek / kalıp


A Grubu Elek/Kalıp

Bu elekler 0.8mm kalınlığındaki özel alaşım alüminyum malzemenin lehim topu yerleştirilecek bölgesi inceltilerek yaptırılmaktadır. Delik çapları, kullanılacak lehim toplarının büyüklüğüne göre delinmektedir. Elek, kullanılacak BGA boyutundan daha büyük kesildiği için, BGA ve elek, kenarlarından ısıya dayanıklı bant ile yapıştırılabilir. Özel elek talepleri, gerekli veriler sağlandığında karşılanabilmektedir.

bga kalıp elek bga kalıp elek
bga kalıp elek


bga kalıp elek
0.5mm lehim topu için
A1
Martin Çerçeve
A2
BGA ve elek için
hi-temp çerçeve
A3
ATI rx485, 21x21mm
29x29mm elek / kalıp
A4
ixp460, 27x27mm BGA için elek / kalıp
 bga kalıp elek
0.6mm lehim topu için
bga kalıp elek
0.6mm lehim topu için
UNIVERSAL ELEK
bga kalıp elek
0.6mm lehim topu için


bga kalıp elek
A5
nvidia G6150 N A2
A6
nvidia GF-GO7400-B-N-A3
A7
1.0mm pitch,
37x37 top, 45x45mm
BGA için universal
elek / kalıp
A8
82801
FBM    82801GBM 82801HBM
BGA için elek
/ kalıp
seti

bga kalıp elek bga kalıp elek  bga kalıp elek bga kalıp elek
0.40mm lehim topu için
A9
MCP67D-A3 için
BGA elek
/ kalıp

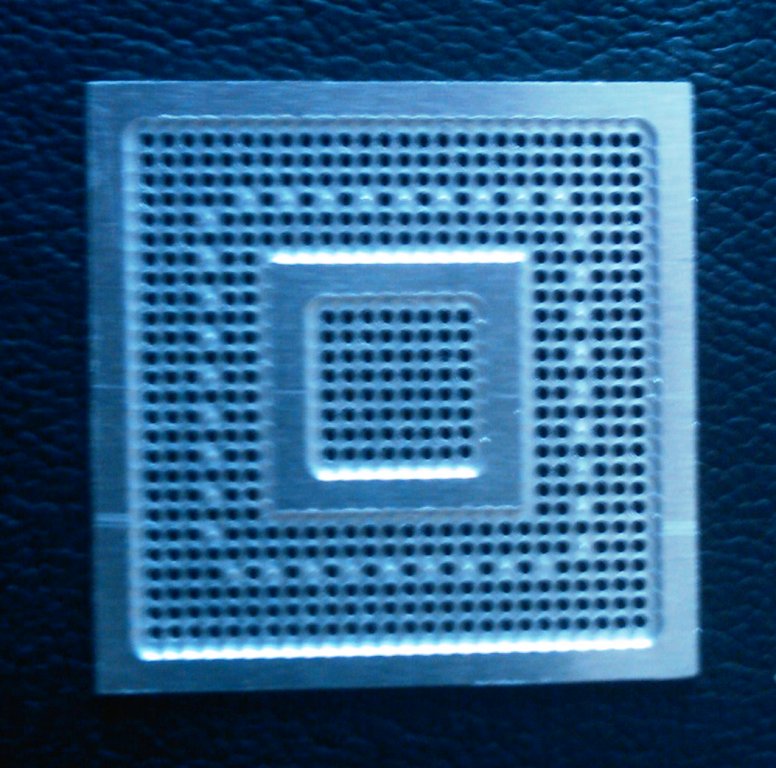

A10
nvidia NF-430-N-A3 için
BGA elek
/ kalıp
A11
AMD RADEON 216-0674026 için
BGA elek
/ kalıp
A12
ATMEL AT91RM9200 için
BGA elek
/ kalıp

bga kalıp elek
0.60mm lehim topu için
bga kalıp elek
0.60mm lehim topu için

A13
ALTERA EP3C40F324C8N
için BGA elek
/ kalıp
A14
PS3 GPU
için BGA elek
/ kalıp




B
Grubu Elek/Kalıp

Bu elekler ise Martin GmbH firması ürünü olup 0.4mm çelik malzemeden yapılmıştır. Bu kalınlıktaki malzemenin işleme zorluğu nedeniyle fiyatları yüksektir. Ancak bu kalınlık, eleklere yüksek sıcaklık uygulandığında daha dayanıklı olmalarını sağlamaktadır. Martin firması ürünleri, aşağıdaki sunumda da görüleceği gibi, çoğunlukla elek+çerçeve+merkezleme çerçevesi kullanımına yönelik universal elek kullanımı yönünde geliştirilmektedir.

reballing sunumu

sunum dosyasını açabilmeniz için
lütfen bize iletişim bilgilerinizi
(ad, soyad, firma ismi, adresi, telefon no) içeren bir email göndererek şifre isteyiniz.

UNIVERSAL ELEK

kalınlık : 0.4mm
UNIVERSAL ELEK

kalınlık : 0.4mm
UNIVERSAL ELEK

kalınlık : 0.4mm
UNIVERSAL ELEK

kalınlık : 0.4mm
B1
1.0mm pitch, 43x43 top, 45x45mm Martin BGA
universal elek / kalıp
B2
0.8mm pitch, 22x22 top, 27x27mm Martin BGA
universal elek / kalıp
B3
1.27mm pitch, 34x34 top, 45x45mm Martin BGA
universal elek / kalıp
B4
1.27mm pitch, 35x35top, 45x45mm Martin BGA
universal elek / kalıp

UNIVERSAL ELEK


kalınlık : 0.4mm
UNIVERSAL ELEK

kalınlık : 0.4mm


B5
0.8mm pitch, 42x42 top, 45x45mm Martin BGA
universal elek / kalıp
B6
0.8mm pitch, 43x43 top, 45x45mm Martin BGA universal elek / kalıp


C Grubu Elek/Kalıp

Bu eleklerde 0.3mm kalınlığında çelik malzeme kullanılmıştır. Bu malzemeden özel elek talebi karşılanamamaktadır, sınırlı elek türleri mevcuttur. Bu elekler, aşağıdaki sunumda gösterilen şekilde Reballing Aparatı ile birlikte kullanılabilmektedir.

reballing aparatı sunumu

sunum dosyasını açabilmeniz için
lütfen bize iletişim bilgilerinizi
(ad, soyad, firma ismi, adresi, telefon, email)
içeren bir email göndererek şifre isteyiniz.

152 adet 80 mm BGA Elek / Kalıp / Stencil Seti
bga elek seti

eleklerin PDF listesi


universal kalıp 0.3mm, BD82HM55, universal kalıp 0.35mm, BD82P55, universal kalıp 0.4mm, DDR1, DDR2, DDR3//XBOX360 CACHE MEMORY, AC82GM45//82PM45//82GL40//AC88CTPM, AC82P45//AC82P43, universal kalıp 0.45mm, ATI1100//1150//AMD ATI 216MQA6AVA12FG 038SSP 0738SSP RS690M, ATI X1300, ATI IXP600//SB600, ATI RS800ME//RS600ME,
ATI 21515//216-0707011//M72-S//M82-S//ATI0909SSP//216-0707001
,
ATI 700M//ATI200M//RC415MD//RC415M/216DCP5ALA11FG, ATI IXP460, NQ82915GMS, QG82945P//82945GC,  ATI21514//216PVAVA12FG//215CDABKA15FG//X2600PRO//M64-M//M74-M, MCP67MV-A2//MCP77MV-A2, LE82PM965//GM965, 945GM//945PM, 945GMS, 82965//82P965//82P31, NF-200-SLI-A2, G94-300-A1, GFGO7200//7300//7400-N-A3//6200AGP//G86-630-A2, NF-6100-N//8200//8400//8600, MCP7A-P-B1, G200-103-B1, ATI 216-0708020//216-0728018//ATI HD4570 Universal, 218-0697010, MSP II, ATI 215-0758000 New, ATI 215-0308003//215-0708003//0803SSP Universal, 215-0719090, 215-0669065, NV BR03-N-A3, G96-600-A1//GT215-450-A2, SB700//RD780, NF-7150-630I-A2, NF-680I-SLI-N-A2, 0.5mm Universal kalıp, BOX 360 GPU, BOX 360 CPU, BOX 360 Southbridge//BOX CSP, BOX 360 HANA, PS3 GPU, PS3 CPU, PS3-CXR714120, PS3-CXD2964GB, PS3-CXD2973GB, WII GPU, WII CPU, VIA CN896//VN896//P4M900, NF430-N-A3//NF-410-N-A3, QG82915PM//GM, NF4-N-A3//NF4-A3, NF-G6150-N-A2//NF-6100-A2, NF250, ATI R480, 9000IGP, 9100 IGP, NV GO6800-B1, NV 6800LE//FX5900, ATI X1800, FX5700, G80-100-K1, VT8237R, SIS 968, NF550//NF570, VT8237A//VT8237//VT8235, ATIX1600//RV516//X1300//X700, ATI9000 64M//M9-CSP64//216T9NGBGA13FHG, SIS671//SIS671DX, SIS M661MX M661GX, SIS 964L, SIS965L, 82915P //NG82915G, 82801GBM//82801GR//82801GB, 82801FBM, 82801HBM//82801IBM, 82801BA, 82X38, 82801IB//82801IR//82801IO, HSI-A4, 9600-T2,  ATI200M//RS480M//216MPA4AKA22//M64-P, RG82865PE, ATI RC410MB//ATI200 M, IXP400//IXP450, NV GO6200//7200//7300//7400//G84-303-A2//G86-771-A2, ATI7500//9000//CSP-32, FGO5200, GO5200, 4200GO, ATI ATI9200//9600//9700//X300//X600, MX4400.6 Universal Kalıp (Pitch=1.0mm), 0.6 Universal Kalıp (Pitch=0.9mm), 0.6 Universal Kalıp (Pitch=1.1mm), CXD2980BGB, CXD9209GB, CXD2976GB, ATI 218BAPAGA12F, R360, CPS3-CPU, SIS 648FX, SIS 756, 420GO, M1697-AIB, QG500P, 775CPU, VIA K8M890, VIA CX700M, VT8235M, M6-C16, 80801HB, MT5363, MT5388, PN800, 1828-0206//1825-0206//1825-0220, CIZBZ0003716, NF-GO 150 New, M1671, 845GL//845GV , 855GME//855GM, 82801DBM//82801DB, 845MP//855PM, 82801EB, SIS630E , SIS 630S, SIS 650 , CXD2949CGB, CXD9799GP, CXD9833GB, VT82C694X, 82801AA, 0.76 universal kalıp (pitch =1.27mm), VN800, 478, 479// LE80539, MCP8245, RG82875, ATI IXP150, SIS 962, BCM53242, ATI-216PS2BFA22H, FW82815EP, CXDT203-15



110 adet doğrudan ısıtılabilir BGA Elek / Kalıp / Stencil Seti
bga elek seti

eleklerin PDF listesi


DDR1, DDR2, AC82P45//AC82P43, DDR3//XBOX360 CACHE MEMORY, AC82GM45//82PM45//82GL40//AC88CTPM, ATI1100//1150, ATI X1300, ATI IXP600//SB600, ATI RS800ME//RS600ME, ATI 21515//216-0707011//M72-S//M82-S, ATI 700M //ATI200M//RC415MD, ATI IXP460, ATI21514//216PVAVA12FG//215CDABKA15FG//X2600PRO//M64-M//M74-M, MCP67MV-A2//MCP77MV-A2, MCP7A-P-B1, LE82PM965//GM965, 945GM//945PM, 945GMS, GFGO7200//7300//7400-N-A3//6200AGP//G86-630-A2, 82965//82P965//82P31, QG82945P//82945GC, Q82915GMS, NF-6100-N//8200//8400//8600, ATI 216-0708020//216-0728018, ATI 215-0308003//215-0708003//0803SSP, 215-0719090, 215-0669065, G200-103-B1, G96-600-A1, G94-300-A1, SB700//RD780, NF-7150-630I-A2, NF-680I-SLI-N-A2, NV BR03-N-A3, 0.5mm universal stencil, XBOX 360 GPU, XBOX 360 CPU, XBOX 360 Southbridge// XBOX CSP, XBOX 360 HANA, PS3 GPU, PS3 CPU, PS3-CXR714120, PS3-CXD2964GB, PS3-CXD2973GB, WII GPU, WII CPU, VIA CN896//VN896//P4M900, NF430-N-A3//NF-410-N-A3, NF550//NF570, VT8237A//VT8237//VT8235, ATIX1600//RV516//X1300//X700, ATI9000 64M, SIS671//SIS671DX, SIS M661MX M661GX, SIS 964L, SIS965L, 82915P //NG82915G, 82801GBM//82801GR//82801GB, 82801FBM, 82801HBM//82801IBM, 82801BA, 82X38, 82801IB, RG82865PE, ATI200M//RS480M//216MPA4AKA22//M64-P, NV GO6200//7200//7300//7400//G84-303-A2//G86-771-A2, ATI7500//9000//CSP-32, FGO5200, GO5200, 4200GO, ATI IXP400//IXP450, ATI9200//9600//9700//X300//X600, MX440, QG82915PM//GM, NF4-N-A3//NF4-A3, NF-G6150-N-A2//NF-6100-A2, NF250, ATI R480, 9000IGP, 9100 IGP, NV GO6800-B1, NV 6800LE//FX5900, ATI X1800, FX5700, G80-100-K1, VT8237R, SIS 968, CXD2980BGB, CXD9209GB, CXD2976GB, ATI 218BAPAGA12F, 9600-T2, HSI-A4, ATI RC410MB//ATI200 M, 0.6mm universal kalıp   (pitch=1.0mm), 0.6mm universal kalıp   (pitch=0.9mm), 0.6mm universal kalıp   (pitch=1.1mm), M1671, 845GL//845GV, 855GME//855GM, 82801DBM//82801DB, 845MP//855PM, 82801EB, SIS630E, SIS 630S, SIS 650, CXD2949CGB, CXD9799GP, CXD9833GB, 0.76 universal stencil (pitch =1.27mm)


NOTLAR :

Minimum sipariş miktarı, KDV hariç 200 TL'dir.
